MP40 Machinenpistole 40/1

希特勒的近戰刺蝟


MP40這玩意兒為1940年製訂型,到1944年止共製造了1045000支,前身為mp38,生產容易.主要用於接近戰或巷道戰,遠射效果很差(別人講的).更古早的父字輩還有MP18/I,MP28,MP34/35,然後是MP38,最後才是這型號.

後槍柄可折疊為其特色,這種設計永遠影響了現代槍械的攜行設計,很多種現代槍枝都可看到它的影子.該設計員的功力可見一斑.

全長83.32cm 重4kg 口徑和P08用完全相同的9mm子彈;32發裝彈筴.

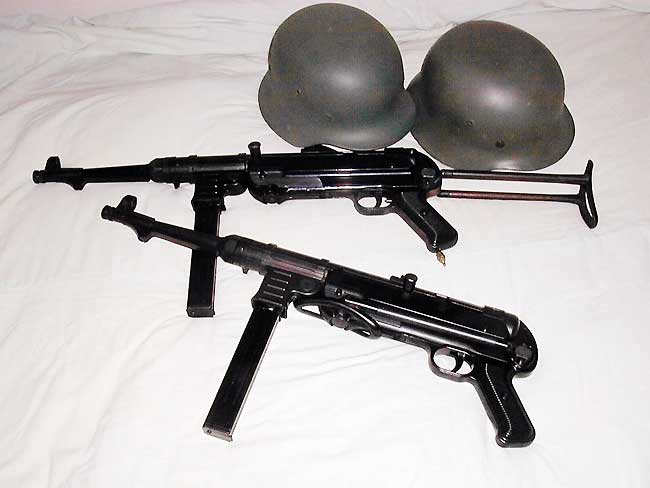

這是版主手上的兩把MP40,上為ASAHI的瓦斯模型槍,已絕版多時;下則為道具版;瓦斯版本因為內部不像真,沒有參考價值,暫不介紹,下頁各圖為兩種版本的外型交叉互貼,而我們主要是看道具版本.

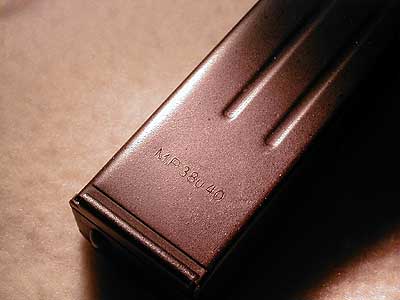

MP38/40通用彈筴部品的印碼,全金屬,上方打印MP38u 40,與真品完全相同.

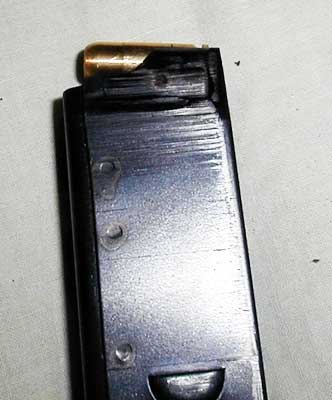

裝填型態,第一發彈藥頭部會稍稍上揚一點,方便子彈Loading.

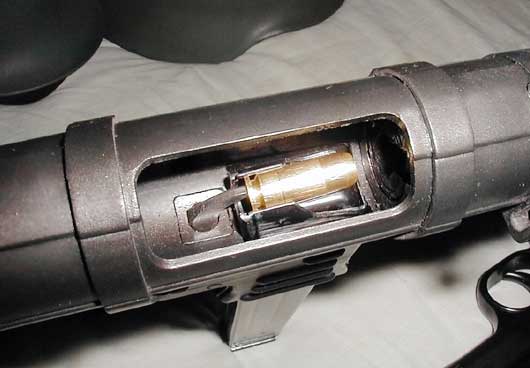

彈筴Loading後之藥室構造,可參考.

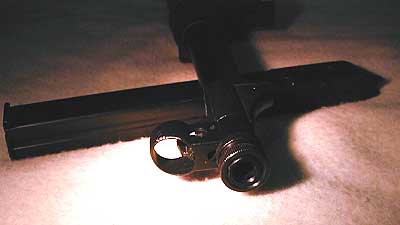

環型準星座;環型準星有個優點,當目標投入圓圈中時,準確性會大為提高,再輔以刀片準星做精確瞄點,可以大幅提昇射擊水平;這種設計型式一直傳承至現今德特種部隊的利器:MP5.

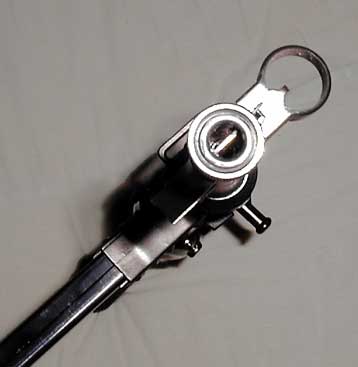

道具版的標準管口設計.(阻鐵加填塞物,將管子全部封死.)

這是底板,可參考.拆解方式在於電木部品的一顆圓型扣,向上拉起順時針轉90度,上下部會分離,保養起來輕鬆愉快.(拆解見下一頁

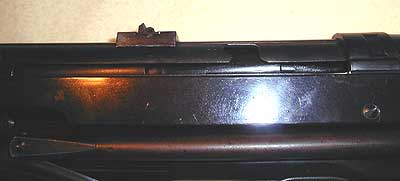

三截式復進簧外殼;拉柄導向槽上方有一缺口,這是槍機固定部品,拉槍機拉柄導入此槽中,可做清槍或保險動作.

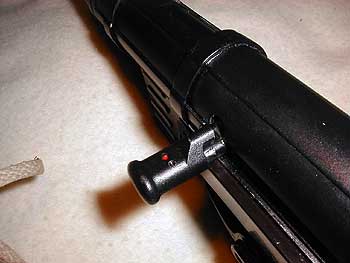

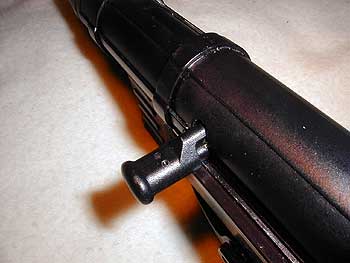

槍機拉柄保險;內扣為Save on,外拉即解除(右圖).



這是MP38的保險皮套,MP40早期型也有使用;後來改為前圖之型態.

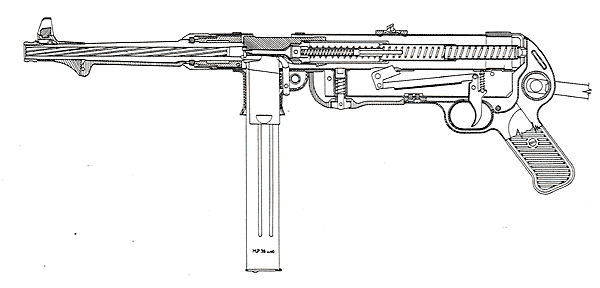

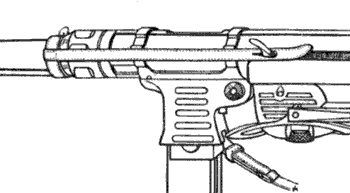

構造圖(原圖來自Marushin MP40操作手冊)

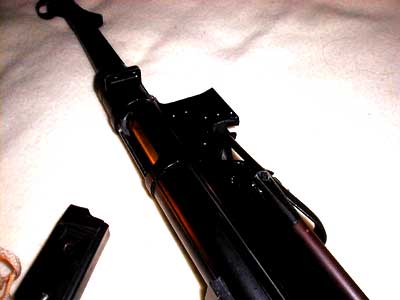

背部型態;上有玩具公司的打印,因為沒有參考價值,諸君知道就好,倒不必看了,原正確語法應為三排:

MP40/(型號)

bnz43(年份及廠碼)

槍枝號碼

右槍面的樣子.
