Kar98k Rifle

德軍步卒的長弓


(註:民間私有真槍未報繳者,會依槍炮彈藥管制條例移送!請勿以身試法。

這型武器早已成為經典之作,現代步槍有多項重要設計及改良皆來源於此,一些民間可合法擁槍的歐洲國家至今仍在使用中,她的耐操是無可置疑的

這型槍為軍需品,各佔領區都有生產製造,而中以捷克製佔大宗;原祖為1898年德國毛瑟槍公司設計製作,於1935年改款,比較起來1898年製造的槍身較長,也較重.輕量化後重量為3.89kg,長110.72cm(不含刺刀),5發裝填,口徑7.92mm;


燃燒室上方印碼

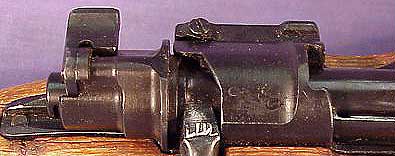

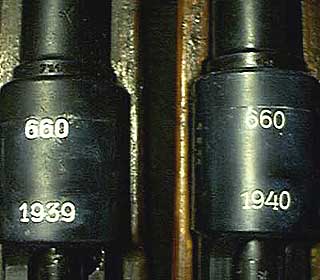

槍膛部構造及燃燒室上方印碼;某些工廠出品的印記很誇張,整個表面打的都是這玩意,大的不得了,還有些上面註記的是工廠代碼(一說是民用版,見右圖)....不一而足。

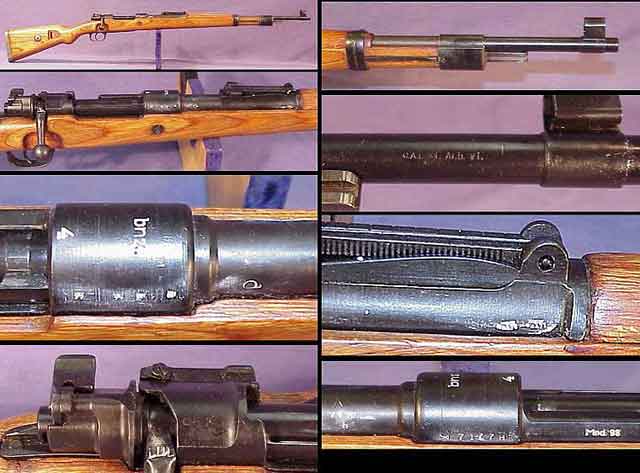

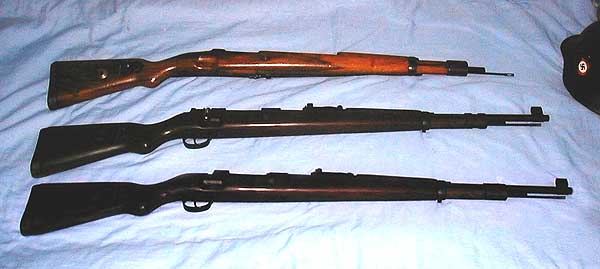

K98整體欣賞,印碼部份塗白,網友可參考各印記的打印位置。

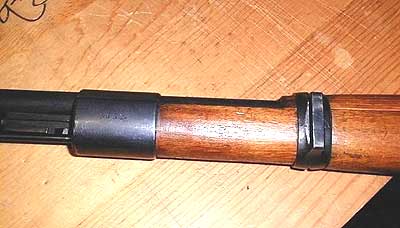

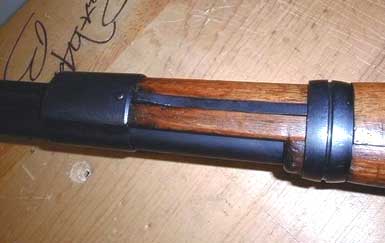

胡桃木托部品,可比較一下不同的地方。

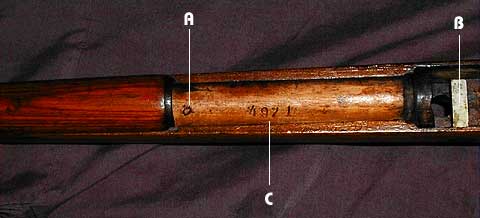

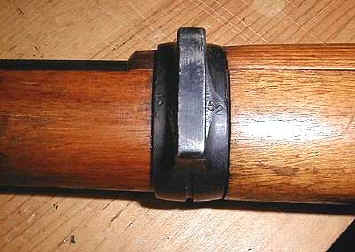

 A:通槍條固定螺帽鉚釘。B:不詳,此金具一直伸至外側,用兩圓型金屬固定。C:圓型下托底板,印碼4971;

左側印碼位置(上)及正面(右)印記

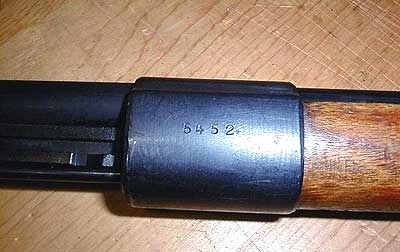

同號5452印碼的金具,表示為非拼裝品;大凡火器搜集人士較注重這些細節。

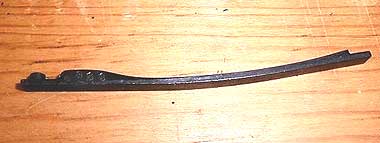

固定鐵片的印碼位置(上)

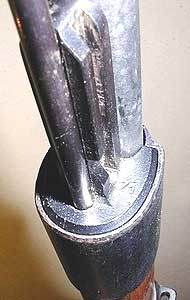

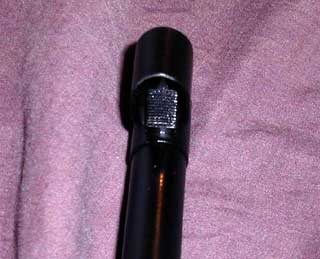

準星護帽

藥室底板及托藥簧片,下方這一根為通槍條。


CALIBER = 7.92 mm X 57 mm PATRONE RIFLE CARTRIDGE
LENGTH = 43.6 INCHES k98-3.jpg (7133 個位元組)
WEIGHT = 8 LBS., 9 OZ.
MAGAZINE CAPACITY = 5
Introduced in 1898, this rifle (Gewher) was the standard infantry weapon of all German forces. Kurz means "short". The length was shorter than the WWI weapon, had a different front sight, and had a curved, rather than straight bolt action handle. The Kar 98 k was introduced in 1935. This weapon, despite plans to replace it with weapons of greater firepower and lower production costs, remained the primary infantry weapon for the entire conflict.

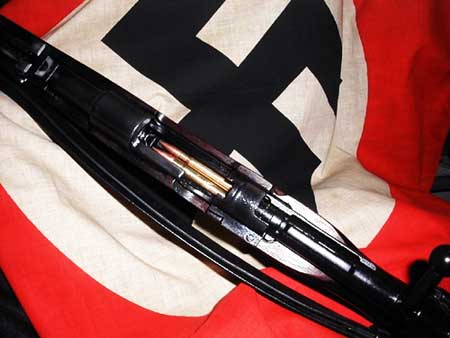

1) Stripper clip being fed into the fixed magazine
2) Ammunition Pouch, capacity 30 rounds each
3)7.92 mm X 57 mm PATRONE RIFLE CARTRIDGE (8mm Mauser)
Stripper Clip and loose rounds

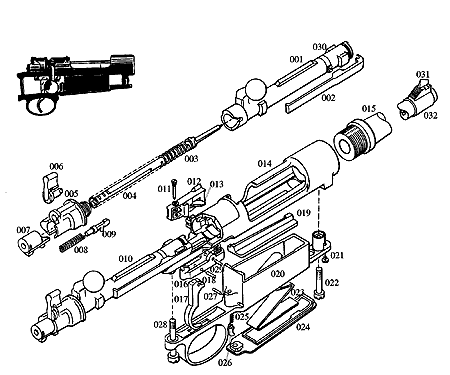

上圖為發火總成圖解,說明可參考右方.

資料來源:Guns world kar98k

001 BOLT BODY (stripped)
002 EXTRACTOR
003 FIRING PIN SPRING
004 FIRING PIN
005 BOLT SLEEVE
006 SAFETY CATCH
007 COCKING PIECE
008 BOLT SLEEVE STOP SPRING
009 BOLT SLEEVE STOP
010 COMPLETE BOLT ASSEMBLY
011 BOLT STOP SCREW
012 BOLT STOP AND SPRING
013 EJECTOR
014 RECEIVER
015 BARREL
016 SEAR
017 TRIGGER
018 TRIGGER PIN
019 MAGAZINE FOLLOWER
020 TRIGGER GUARD
021 LOCKING SCREW
022 FRONT GUARD SCREW
023 MAGAZINE SPRING
024 FLOOR PLATE
025 FLOOR PLATE LATCH SPRING
026 FLOOR PLATE LATCH
027 FLOOR PLATE LATCH PIN
028 REAR GUARD SCREW
029 SEAR PIN
030 EXTRACTOR COLLAR
031 FRONT SIGHT BLADE
032 SIGHT BAND
033 COMPLETE REAR SIGHT
034 REAR SIGHT SPRING

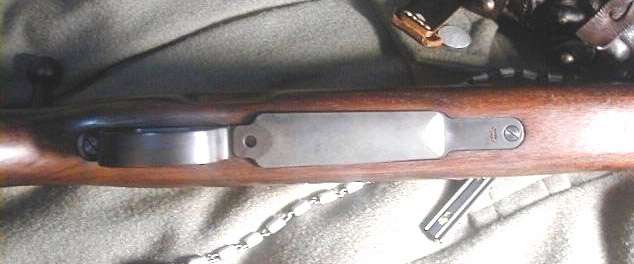

板機前之彈藥室底板,上方就是承藥托板及彈簧,拆卸方法是用清槍工具中內含的一支奇怪的工具,插入板機護弓前的圓型孔中。(一說是用子彈彈頭也行。)

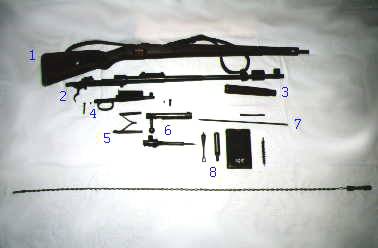

2) Barrel, Receiver, and Trigger Assembly

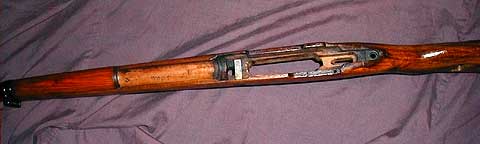

3) Foregrip Stock component (top)
4) Trigger Guard, Fixed Magazine, Screws, and Set Screws
5) Magazine Floorplate and Spring
6) Bolt Housing (above), Firing Pin, and Safety (below)
7) Cleaning Rod

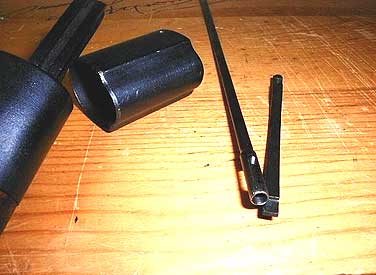

8) Components of the K-98 Cleaning Kit (from left to right)
Breakdown Tool
Oiler
Case
Receiver Brush
Barrel Chain with Barrel Brush attached (below)

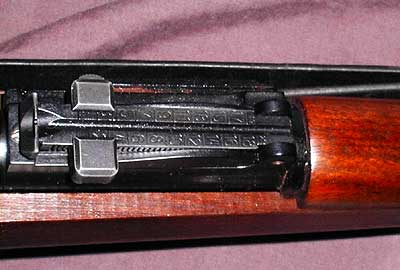

射擊表尺,前方也打了一個註記,表尺距離碼正反雙面都有,移動左方的方塊可做表尺高低設定,用以調整射擊距離。

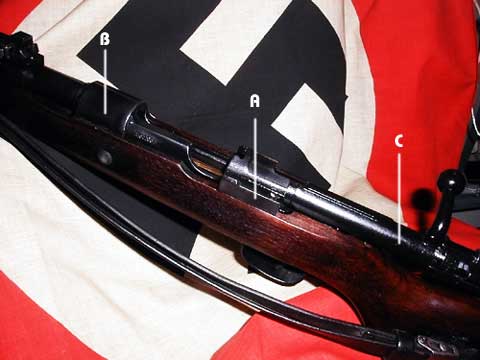

藥室左側面;A為槍機固定扣,向外拉便可拆脫整個發火總成。B:燃燒室。C:槍機發火總成。


槍機尾有一塊板子,這玩意是Save On & Off.保險之開關;上圖的位置是開保險時的裝態,扳向另一邊時(即save on的狀態時),射擊總成會整個鎖住,連拉都拉不動,板機也會失去效用;射擊時板機為兩段式,扣下第一段時會聽到卡的一聲。

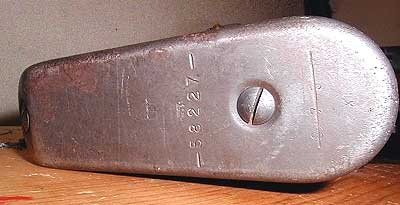

槍托底板之印碼。




背帶部份SLIM

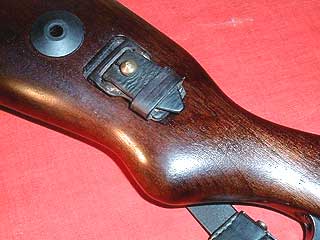

背帶和槍托結合的樣子;背帶整體和槍完全只由一枚圖中的皮帶頭固定,設計果然高明。

固定扣背面工廠打印型態;可看出是圓型印,但寫些什麼已無法辨識。













背帶固定環,固定鬆緊方式為”用夾的”,在槍枝還掛在肩膀時,仍然可用手指推來推去調整大小(只需一隻手),槍枝不用下肩。

固定環背面車縫型態,所有針腳為”之”字型車縫,以增加皮材的耐拉性。金具背板車了一塊皮,用以保護槍本體不被刮傷。
